KVG新型100MHz高頻OCXO晶振具有極低的噪聲基底
　　來自德國的KVG Quartz Crystal Technology GmbH公司在頻率組件行業里,有著舉足輕重的地位,因?yàn)镵VG晶振的創辦時間不僅比較悠久,而且擁有先進的制造技術和工藝,有多項都獲得專利.OCXO晶振系列是KVG公司比較重視的產品模塊,每年都投入大量的經費用于OCXO的研發和生產,O-40-ULPN-100M系列是他們家一款新出的OCXO振蕩器產品,由康華爾電子為大家詳細的說明.
　　KVG晶振通過開發噪聲最小的振蕩器電路以及使用經過相位噪聲優化的SC切割石英晶體,開發了新型的烤箱控制晶體振蕩器(OCXO),此外由于其相位噪聲極低,因此具有非常好的頻率穩定性-超低相位噪聲(ULPN)-以及對振動的低敏感性-低G敏感性(LGS)-有所不同.對于通過鎖相環(PLL)鎖定到頻率基準(例如Rub普通,銫普通或GPS)的高頻晶體振蕩器而言,高于PLL帶寬的偏移頻率范圍內的相位噪聲尤為重要偏移頻率是卷曲振蕩器的原始相位噪聲是決定性的,而不是參考噪聲.

　　尤其是對于具有良好相位噪聲的振蕩器,非常重要的是它們還必須具有較低的頻率和相位對振動的敏感性-也稱為微音-因?yàn)榉駝t會疊加``振動感應''相位調制振蕩器的原始低相位噪聲.新類型的所有三個軸的動態G靈敏度(即振動靈敏度)均小于1ppb/g(1x10-9/g),比標準靈敏度低約10倍振蕩器.
　　除了出色的相位噪聲和低G靈敏度外,新型OCXO在20至+70°C的溫度范圍內還具有僅±50ppb(±5x10-8)的非常好的頻率穩定性.也可提供40°C至+85°C擴展溫度范圍的版本.10年內的長期穩定性(老化)優于±2ppm.OCXO具有電壓控制的頻率調節功能,具有足夠大的上拉范圍,以確保OCXO石英晶體振蕩器頻率可以在所有條件下以及整個生命周期內被拉至其標稱頻率,這在同步系統中尤其重要.
　　新型ULPNOCXO特別適合于通信技術領域的應用,例如微波合成器的參考或?qū)I(yè)衛星接收技術,作為雷達技術的參考源,以及在測量和醫療技術(磁共振成像)領域的高應用對頻率穩定性和相位噪聲的要求.由于采用了全密封的外殼,因此OCXO還適用于存在特別高的環境要求(濕度,灰塵)的應用.與標準石英振蕩器相比,新型振蕩器的G敏感度低,這為本身受機械振動影響的應用提供了巨大優勢-例如發生在磁共振斷層掃描(MRT)中或可以在移動使用中發生,但也可能發生在鐵路,卡車或其他重型車輛附近-要求低相位噪聲.振蕩器以密封的標準外殼提供,外殼采用25mmx25mmx12.7mm的通孔技術.

產品描述:
　　O-40-ULPN-100M是一款高性能烘箱控制晶體振蕩器(OCXO),提供卓越的超低相位噪聲和嚴格的頻率穩定性.該晶振器件采用堅固但密封較小的金屬罐包裝,因此也適合潮濕環境.
功能:

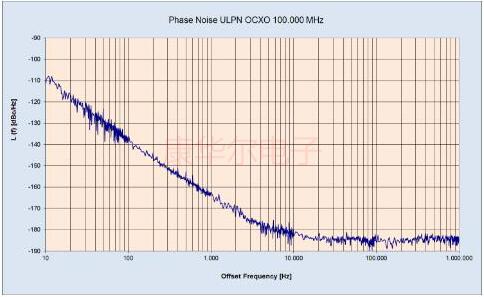

　　超低相位噪聲:
　　-135分貝/赫茲(100赫茲)
　　-185分貝/赫茲噪底
　　低G靈敏度
　　緊頻率穩定性
　　電氣頻率調諧輸入
　　小型密封包裝
應用:
　　儀器參考
　　微波通信系統
　　時鐘參考
　　微波信號源
　　測試和測量系統
　　雷達系統
　　醫療

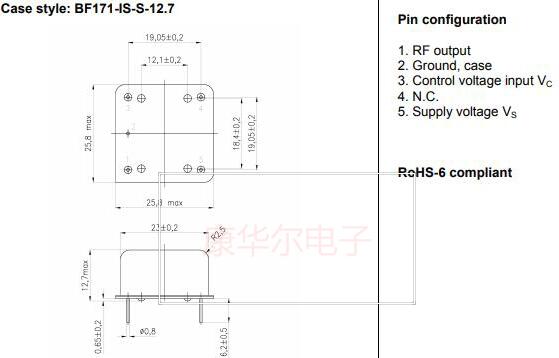

尺寸圖:

　　雖然尺寸達到了25mmx25mmx12.7mm,但在這個模塊里算是比較小的,烤箱型恒溫晶體振蕩器是所有有源器件里,體積比較大的,但同時性能和穩定性也是比較高的,因此受到部分有高要求的用戶歡迎.
