怎樣降低高端音頻系統晶體振蕩器噪聲這是值得沉思的問題
　　現在我國正在努力朝數字化,智能化社會發展,這是科技強國興起的必走之路,但是如何提高音頻設備的性能這是一個重要問題,無論是什么產品都是由不同的東西組合的,石英晶體振蕩器就是其中比較重要的一種.而且可以起到提升產品工作性能的關鍵作用,應用一顆優質的振蕩器,對降低相位噪聲對很大的幫助,以下是音頻設備應用振蕩器的方案全部內容.
　　聲音基本上由模擬信號組成,其處理過程涉及衰減,噪聲和劣化問題.通過將原始聲音通過模數轉換器(ADC)來解決這些問題,然后可以將所得數據作為數字聲音分發到CD上或通過網絡分發.然后,使用最終用戶的數字音頻設備中的數模轉換器(DAC)處理這些數據,并將其作為模擬聲音輸出.在模擬信號的數字化中,以一定的頻率進行采樣(*1).為了盡可能高地再現聲音,需要更高的采樣頻率(*2)和比特率(*3).當今的高分辨率聲源的特征在于,采樣頻率和比特率優于CD所用的采樣率和比特率,從而實現了數字化,以實現真正的高保真音頻再現.

數字聲源	采樣頻率	比特率
CD聲源	44.1kHz	16位
高分辨率聲源	96kHz	24位
	192kHz	24位
	384kHz	24位

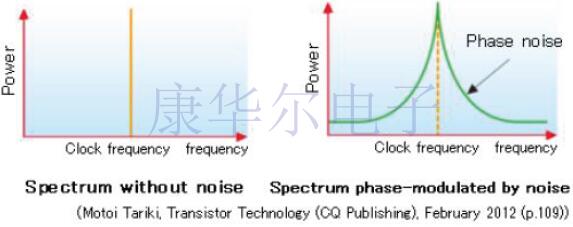

　　忠實地再現高分辨率聲源需要精確的數字信號處理和模擬聲音輸出,同時減少數字音頻設備中聲源的劣化.該轉換精度取決于所使用的音頻設備的時鐘頻率的噪聲特性(即,目標頻率之外的頻率分量).具有零噪聲的電路的時鐘頻譜具有直線形式(圖1,右).但是,現實生活中的頻譜是由噪聲調制的,其特征是附近存在一個額外的頻率分量(圖2,右),稱為相位噪聲.

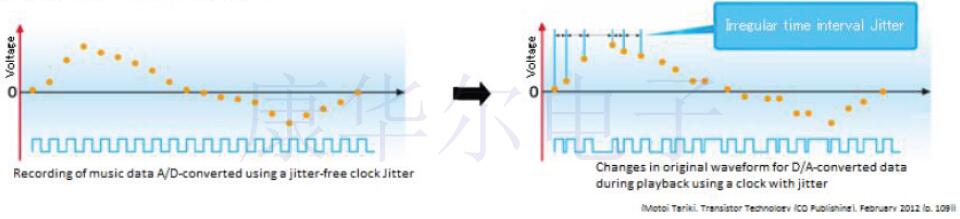

　　時鐘頻率的相位噪聲會影響DAC,并使時間間隔不規則.這種現象稱為抖動(請參見下圖).

準確的低噪聲時鐘源是必要的
　　在數字音頻設備中,主時鐘的相位噪聲會因抖動而影響DAC,從而阻礙了高保真音頻的再現.為了增強聲音的可再現性,需要具有出色相位噪聲特性(即低抖動)的主時鐘晶體振蕩器.相位噪聲表示為在晶體振蕩器原始頻率之外測得的頻率成分水平,并基于原始頻率的成分水平.有源晶振偏移頻率是與原始頻率的偏差,通常在1Hz-1MHz的范圍內測量.
　　頻率穩定性(頻率在延長的時間內不會變化的特性)通常被視為晶體振蕩器的重要屬性.但是,音頻設備需要短期而不是長期的穩定性.在這樣的背景下,通常將頻率穩定度約為±30~±100ppm的SPXO(*4)用作主時鐘.高端音頻系統可能會配備OCXO(*5)來獲得更高質量的聲音.
用于數字音頻設備的低相位噪聲晶體振蕩器
　　NDK晶振為主時鐘批量生產具有低相位噪聲的晶體振蕩器,從而能夠忠實地再現聲音.該公司的NZ2520SD-SPXO(一種具有低相位噪聲的小型表面安裝振蕩器)被音頻設備制造商和發燒友廣泛使用.在2015年,NDK還開發了DuCULoN®(雙晶超低噪音OCXO),這是一個世界領先地位(內部數據,2015年6月),在市場上具有低相位噪聲特性的音頻設備晶體振蕩器.

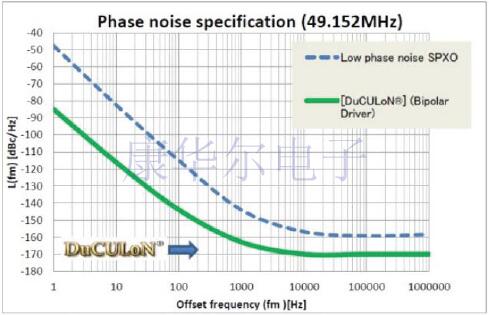

以下是音頻設備的NDK晶體振蕩器中的相位噪聲示例:

技術參數表:

圖片
晶體振蕩器的類型		OCXO (恒溫晶體振蕩器)	SPXO (簡單封裝的晶體振蕩器)
包裝尺寸		47.2×47.0×28.5mm	2.5×2.0×0.9mm
型號名稱		NH47M47LA	NZ2520SD
標稱頻率		45.1584MHz,49.152MHz	11.2896MHz,12.288MHz 22.5792MHz,24.576MHz 45.1584MHz,49.152MHz
電源電壓	[VCC]	直流+5V±5％	直流+3.3V±10％
電源電壓	[Voven]	直流+5V±5％	---
電流消耗	[ICC]	最高60mA	最高6.0mA(待機期間最大10μA)
	[Ioven]	最高740mA(啟動時)	---
	[Ioven]	最高210mA(穩定時+25℃)	---
工作溫度范圍		0~+50℃	-10~+70℃
頻率公差		最高±5×10-6	最高±30×10-6(整體頻率公差)
輸出量		HCMOS/雙極驅動器/正弦波(可選)	CMOS

[詞匯解釋]
　　采樣:以一定間隔對模擬信號進行量化的過程
　　采樣頻率:每秒執行的轉換數以數字化模擬信號.CD的采樣頻率為44.1kHz,代表每秒44,100次轉換.
　　比特率:每秒處理的信息量.
　　SPXO(簡單封裝的晶體振蕩器):具有基本元素且沒有溫度補償或溫度控制的類型.用于時鐘生成目的的小型SPXO產品歸類為晶體時鐘振蕩器.
　　OCXO(烤箱控制的晶體振蕩器):基于使用恒溫器腔室保持振蕩器中晶體單元周圍溫度的結構,可提供高精度的類型.OCXO晶振常用于移動電話和其他通信系統以及測量儀器的通信基站.
怎樣降低高端音頻系統晶體振蕩器噪聲這是值得沉思的問題

正在載入評論數據...

上一篇：Vectron耐輻射以太網收發器系列的振蕩器參考時鐘

下一篇：常用編碼KC3225K12.0000C1GE00是一款微型高性能的有源振蕩器,廣泛用于消費和工業應用

此文關鍵字：音頻設備晶振低相位噪聲振蕩器智能音頻晶體振蕩器方案
