降低5G智能手機功耗大,基站貴等問題的溫補晶振方案

來源:http://www.wftv100.com 作者:康華爾電子 2020年07月14
降低5G智能手機功耗大,基站貴等問題的溫補晶振方案
  隨著5G商用正式實現之后,華為公司和國內的三大運營商在疫情之后,都加速了5G基站和5G部署進度,力求在最短的時間內普及到民用化,讓5G改變社會和未來.隨著5G的建設,基站的數量也越來越多,但耗電大和成本高始終是國內目前面臨的兩大難題,那么要如何解決呢?合理的設計和合適的電子元器件很重要.5G相關的產品有非常多種,除了5G基站之外,還有我們日常都在用的5G手機,現在華為,小米,OPPO,VIVO,三星等知名品牌的智能手機已經搭載了5G網絡系統.
  但是由于5G基站沒有完全部署完成,而且建設的成本高,導致5G網絡費用的價格也比較高,而且手機的功耗也比較大,這也是為什么上半年5G手機交易數量仍低于4G手機的重要因素.要解決這些問題除了技術上要加強,還要會選擇優質合適的石英晶振,5G手機屬于性能比較高的智能產品,因此不適合采用普通的晶體或振蕩器系列,因此可以推薦使用溫補晶振或者差分晶振,這兩種類型是業界公認的5G晶振,在許多相關的方案和設計中都可以看到.
  其中26.000MHz的溫補晶振是基站建設中最常見的了,同樣也適用在5G基站里,它是所有振蕩器系列里頻率偏差范圍最高的,常規范圍是±0.5ppm~±2.0ppm,少部分型號還可以達到±0.1ppm,加上其自身特殊的溫度補償性能,最適合用于極端環境下工作的設備.而且現在制造TCXO振蕩器的技術越來越高,體積也越做越小,下面來給大家介紹幾款適用于5G基站和5G手機身上的TCXO晶振產品.

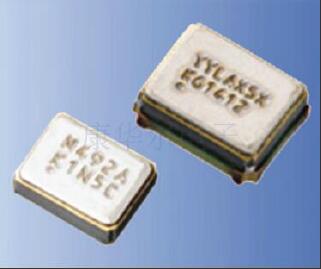

KT1612系列(左)/KT2016系列(右)
產品名稱 小型溫度補償晶體振蕩器(TCXO)
格式 KT1612系列 KT2016系列
尺寸 1.65x1.25x0.55mm 2.0x1.6x0.8mm
應用范圍 智能手機、5G基站
生產基地 山形東根工場
量產時間 2020年3月份(預訂)
  現在,第5代移動電信系統(5G)和Wi-Fi®6(IEEE802.11ax)等,為了應對通訊的高速化和數據的大容量化,正在向1個波長的1個區間發送多個信號的多值調制方式轉變.該方式會因微小的噪音或波動而發生數據錯誤,因此需要特性劣化更少、能夠穩定輸出頻率的小型TCXO.TCXO有兩種性能指標:相位噪聲(由去老虎鉗固有的噪聲引起的振幅和相位的波動)和相位抖動(波形產生的時間軸的偏差和波動),降低這些石英晶體振蕩器的數值非常重要.
  本公司開發的小型TCXO實現了業界最高級別※的-168dBc/Hz@100kHzoffset的低相位噪聲特性.此外,相位抖動為68fs@12kHzto5MHz的良好值,有助于提高通訊質量.這些個使用山形東根工廠培育的高品質(高品質因子)人工水晶,通過超高精度加工技術(等離子體CVM技術)將最佳化的石英晶體諧振器與抑制噪聲的振蕩電路組合而實現.
  本公司今后也將繼續擴充具有低相位噪聲特性的TCXO溫補振蕩器產品系列,開發適應日益進化的斯瑪特手機和網絡設備的全新產品,為通訊品質的提高做出貢獻.
規格/溫度特性

格式 KT1612 KT2016
尺寸 1.65x1.25x0.55mm 2.0x1.6x0.8mm
工作溫度范圍 -30~+85℃ -30~+85℃
電氣特性
輸出頻率范圍 26.000MHz~52.000MHz
頻率溫度特性 ±0.5ppm
頻率隨時間變化 ±1.0/年25℃(最大)
電源電壓 1.68~3.63V
輸出電壓(最大負載時) 0.8Vp-p(最小值)
電流消耗 2.5mA(最大)/26MHz

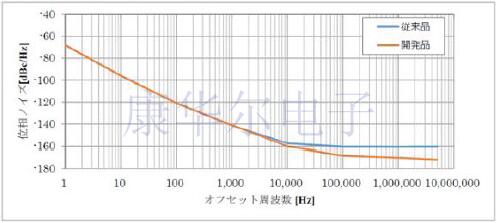

<相位噪聲特性數據示例>條件:額定頻率26MHz,溫度+25℃
