首頁進口晶振西鐵城晶振,貼片晶振,CM315D晶振,3215石英晶體,CM315D32768EZFT

西鐵城晶振,貼片晶振,CM315D晶振,3215石英晶體,CM315D32768EZFT

編號：99841498
頻率：32.768KHZ

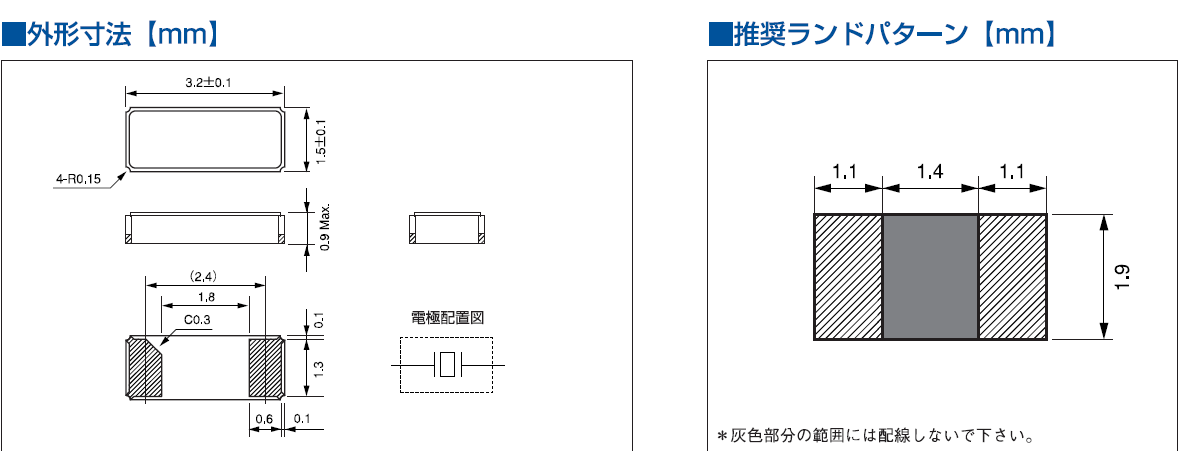

尺寸：3.2*1.5*0.9MM

此音叉型石英晶體諧振器,"CM315D32768EZFT"晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得...

分享到

西鐵城晶振,貼片晶振,CM315D晶振,3215石英晶體."CM315D32768EZFT",本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使石英晶體晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

西鐵城晶振	單位	CM315D晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10^-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.wftv100.com/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	9PF,12.5PF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

清洗

關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。西鐵城晶振,貼片晶振,CM315D晶振,3215石英晶體,"CM315D32768EZFT"

撞擊

雖然壓電石英晶體產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。

裝載

SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得貼片晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。

＜引線類型產品＞

當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。

保管

保管進口晶振在高溫多濕的場所可能會導致端子軟焊性的老化。

請在沒有直射陽光，不發生結露的場所保管。

CITIZEN西鐵城公司的前身為日本尚工舍時計研究所，創立于1918年，"CM315D32768EZFT",主要從事鐘表，32.768K的開發和制造，在1924年制造出第一只懷表。西鐵城鐘表株式會社成立于1930年，在第二年（1931年）生產出第一只西鐵城牌手表。截止2010年底，已發展為以鐘表為主業，多種經營的集團性跨國大公司，年銷售額約三十八億美元。西鐵城自成立以來，一直在鐘表行業處于領先地位，創造了諸多世界第一。

西鐵城精密裝置發揮能力的領域是，小型精密高精度?高精度被要求的功能零部件領域。并且，通過多年建立的獨自的技術，不斷地提供高附加價值的微設備產品。利用鐘表的制作的小型精密零部件的金屬加工技術，從工程設計到加工、組裝、功能測試過程中的生產線和本公司制造加工機的獨自開發，長期供給著小型、高精度的晶振零部件。西鐵城晶振,貼片晶振,CM315D晶振,3215石英晶體

2009年度,根據環境管理體系中的規定,西鐵城晶振集團在其日本國內的所有事業所和海外的所有生產基地中,建立了西鐵城晶振,"CM315D32768EZFT",32.768K音叉晶體諧振器,貼片石英晶體,石英晶體諧振器,西鐵城振蕩子綠色經營活動的框架,通過共享與綠色經營有關的信息,致力于開展有效的和實際效果大的環保活動,并強化企業的管治能力.

西鐵城晶振從設計階段開始減少環保負荷的體制建設,西鐵城晶振由環保主管董事擔任整個集團的環保活動的總負責人,由環保部跨事業所支持和促進環保活動.

此外,社長的咨詢機構—環保委員會,還針對各西鐵城晶振,石英晶體諧振器,西鐵城石英晶振,3215貼片諧振器,石英振蕩子,西鐵城石英晶振據點的活動情況和全公司的環保課題進行議論和探討.此外,為大力推進二氧化碳減排活動,設立了“防止全球變暖委員會”,加快設計、開發和生產過程中CO2減排活動的步伐.

截止到2006年度,西鐵城晶振在國內外的所有生產據點以及國內的非生產據點——西鐵城制作所總公司、東京分公司、營業所,均取得了ISO14001認證.此后,西鐵城石英晶振努力開展體系整合,并于2007年3月在國內集團的34個據點完成了向ISO14001多站認證的轉變.

西鐵城晶振力求通過此舉,落實從設計、開發到西鐵城晶振,石英晶體諧振器,32.768KHz音叉晶振,"CM315D32768EZFT",西鐵城石英晶振,西鐵城石英晶體諧振器的生產、銷售的一條龍環保管理,同時還將在一部分據點取得顯著成效的改善事例推廣應用到其他據點等,以提高整個西鐵城晶振集團的環保績效.
