- 編號：37549953
- 頻率：32.768KHz
- 尺寸：3.2*1.5*0.9mm
ABRACON晶振,32.768K晶振,ABS07晶振,ABS07-32.768KHZ-T晶振
32.768KHz千赫子時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有...

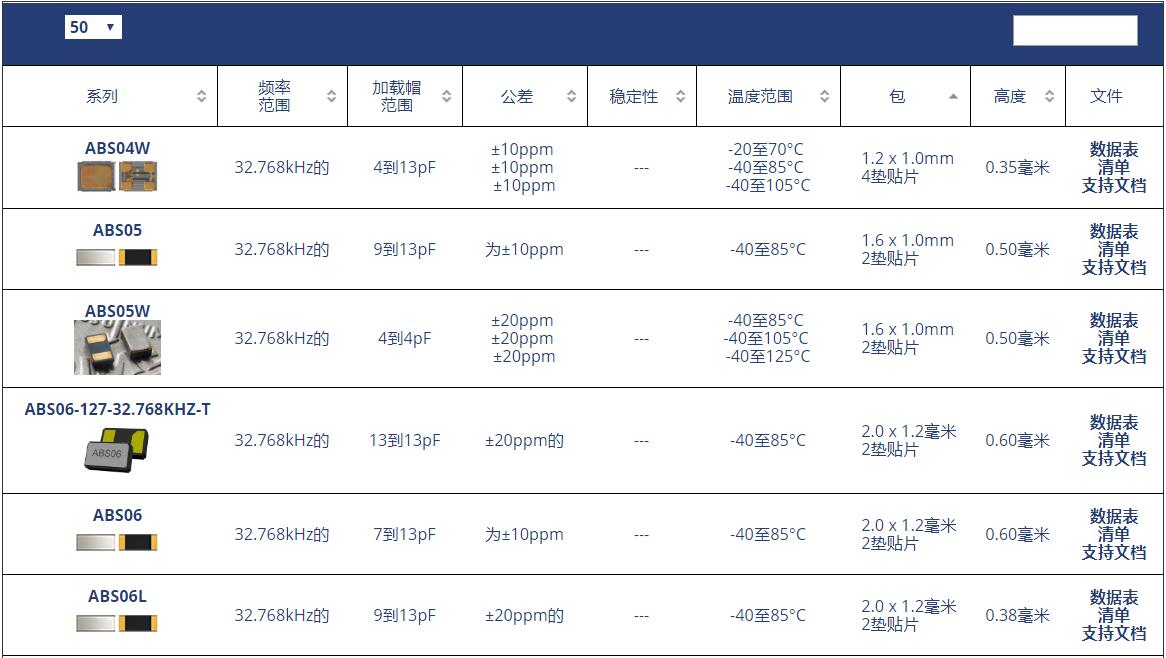

.jpg)
ABRACON晶振,32.768K晶振,ABS07晶振,ABS07-32.768KHZ-T晶振.小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.
晶振高精密點膠技術：32.768K晶片膠點的位置、大小：位置準確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。

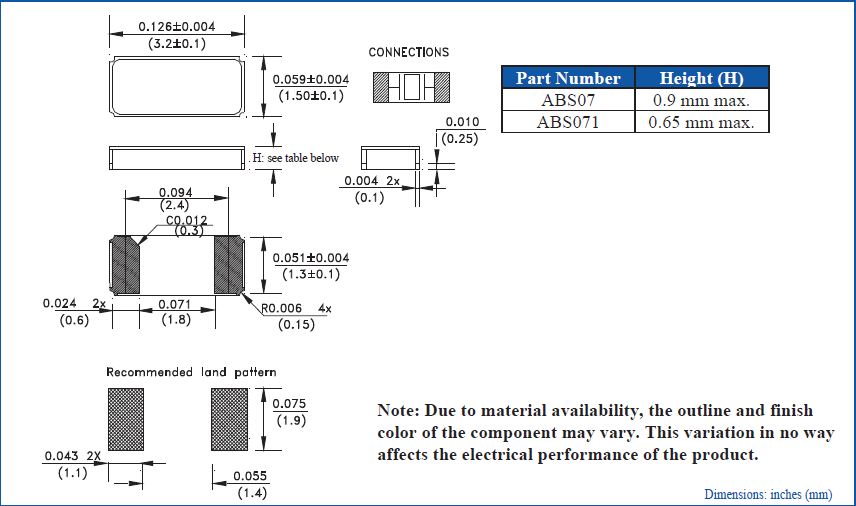

.gif)
| 西鐵城晶振 | 單位 | ABS07晶振 | 石英晶振基本條件 |
| 標準頻率 | f_nom | 32.768KHz | 標準頻率 |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 |
| 工作溫度 | T_use | -40°C ～ +85°C | 標準溫度 |
| 激勵功率 | DL | 0.1μW Max. | 推薦:0.1μW~0.5μW |
| 頻率公差 | f_— l | ±20×10-6 (標準), |
+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.wftv100.com/ |
| 頻率溫度特征 | f_tem | ±20/25/30× 10-6/ | 超出標準的規格請聯系我們. |
| 負載電容 | CL | 12.5PF | 不同負載要求,請聯系我們. |
| 串聯電阻(ESR) | R1 | 如下表所示 | DL=100μW |
| 頻率老化 | f_age | ±3×10-6/year Max. | +25°C,第一年 |
.gif)
32.768K晶振系列原廠代碼表：
| 原廠編碼 | 廠家 | 型號 | 系列 | 頻率 | 封裝 | 尺寸 | 高度 |
| ABS07-32.768KHZ-T | Abracon LLC | ABS07 | kHz Crystal | 32.768kHz | 2-SMD, No Lead | 0.126" L x 0.061" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ABS07-120-32.768KHZ-T | Abracon LLC | ABS07 | kHz Crystal | 32.768kHz | 2-SMD, No Lead | 0.126" L x 0.061" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ABS07-32.768KHZ-7-T | Abracon LLC | ABS07 | kHz Crystal | 32.768kHz | 2-SMD, No Lead | 0.126" L x 0.061" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ABS07-32.768KHZ-9-T | Abracon LLC | ABS07 | kHz Crystal | 32.768kHz | 2-SMD, No Lead | 0.126" L x 0.061" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ABS07-32.768KHZ-7-1-T | Abracon LLC | ABS07 | kHz Crystal | 32.768kHz | 2-SMD, No Lead | 0.126" L x 0.061" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ABS07-32.768KHZ-9-1-T | Abracon LLC | ABS07 | kHz Crystal | 32.768kHz | 2-SMD, No Lead | 0.126" L x 0.061" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ABS07-32.768KHZ-6-T | Abracon LLC | ABS07 | kHz Crystal | 32.768kHz | 2-SMD, No Lead | 0.126" L x 0.061" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ABS07-32.768KHZ-1-T | Abracon LLC | ABS07 | kHz Crystal | 32.768kHz | 2-SMD, No Lead | 0.126" L x 0.061" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ABS07-32.768KHZ-4-T | Abracon LLC | ABS07 | kHz Crystal | 32.768kHz | 2-SMD, No Lead | 0.126" L x 0.061" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
機械處理
沖擊
不要對晶體振蕩器施加任何強烈沖擊。攜帶進口晶體振蕩器或將其安裝在另一個振蕩器上時設備，保護設備免受任何沖擊，小心不要放下它或用堅硬的物體擊打它。強烈沖擊可能會導致可能會損壞晶體振蕩器內部的部件導致振蕩器無法工作。如果振蕩器受到強烈沖擊，請確保在使用之前檢查其特性。
安裝引線安裝晶體振蕩器
不要對端子施加過大的力安裝晶體振蕩器的螺絲。將晶體振蕩器安裝在印刷電路板上時，請對齊安裝孔之間的距離終端。如果強制安裝振蕩器和這些距離彼此不同，終端可以是破損。不要彎曲直徑為0.6mm或以下的密封端子更多。即使需要彎曲直徑的端子0.6毫米或更小，不要直接彎曲它們密封底座，以保護密封玻璃。如果玻璃破裂，可能會有氣密密封和絕緣受影響的單位可能無法交付規定的特點。
當一個非密封晶體振蕩器（與其產品安裝有用于頻率校正的孔的盒子，小心防止助焊劑進入孔中，因為可移動元件，如可變電容器和可變電阻器位于孔的內側。將端子焊接在260°C（溫度為20°C）終端）最多五秒鐘。不要焊接端子直接連接到蓋子或底座。ABRACON晶振,32.768K晶振,ABS07晶振,ABS07-32.768KHZ-T晶振
表面貼裝晶體振蕩器的安裝
（1）振蕩器振動后溫度快速變化
安裝在板上當安裝板的材料時，用于表面安裝陶瓷振蕩器封裝，有膨脹系數不同于膨脹系數陶瓷，焊接的圓角部分可能會裂開環境重復和極端溫度變化會在很長一段時間內發生。在這種情況下，建議事先檢查情況。
（2）自動安裝引起的沖擊
當有源貼片晶振被吸附或吸附時自動安裝或超過規定的沖擊安裝在電路板上時給出的值，這會導致其特性發生變化或惡化。
（3）板彎曲應力
如果在焊接晶體單元后PC板彎曲對于PC板，機械應力可能會導致焊接部分剝落或晶體單元封裝裂紋。
Abracon LLC(Abracon),全球領先的制造商被動&機電時間同步,權力,晶振,連通性和射頻解決方案宣布音頻和視頻解決方案指南強調產品適合使用者應用程序如機頂盒,虛擬現實,便攜式音頻、視頻/電話會議,耐磨,物聯網,無人機,相機/攝像機、顯示器和高保真音頻以及專業應用,如音頻混合器,唱片的質量接收器,廣播工作室相機等設備,路由器和轉換器使用SDI,HD-SDI和3 g HD-SDI。
Abracon的新發布的IoT優化晶體系列專門設計用于解決越來越多的低功耗趨勢，從而導致設計人員在整個行業中面臨的跨導值下降。這些IoT優化的石英晶體與業界最低的gm_critical設計兼容。對于50MHz操作，ABM8W/ABM10W/ABM11W/ABM12W系列保證在gm_critical低至3.55mA/V的條件下工作。ABRACON晶振,32.768K晶振,ABS07晶振,ABS07-32.768KHZ-T晶振
通過適當控制環境影響的物質，減少能源的使用，以達到節約能源和節約資源的目的，有效利用資源，防止環境污染，減少和妥善處理廢物，包括再利用和再循環。
Abracon晶振集團將確保其產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的32.768K石英晶體諧振器環保活動。在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求。
對我們的產品進行檢驗，同時告知我們的員工顧客以及公眾，如何安全的使用，如何使用對環境影響較小，幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境，公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平。
Abracon晶振,石英諧振器,貼片晶振,石英晶體振蕩器在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。
致力于環境保護，包括預防污染。在32.768K貼片晶振產品的規劃到制造、運行維修等整個過程中，努力提供環保型的產品和服務。
