首頁進口晶振ABRACON晶振,石英晶振,AB15T晶振,AB15T-32.768KHZ晶振

ABRACON晶振,石英晶振,AB15T晶振,AB15T-32.768KHZ晶振

編號：45364754
頻率：32.768KHz

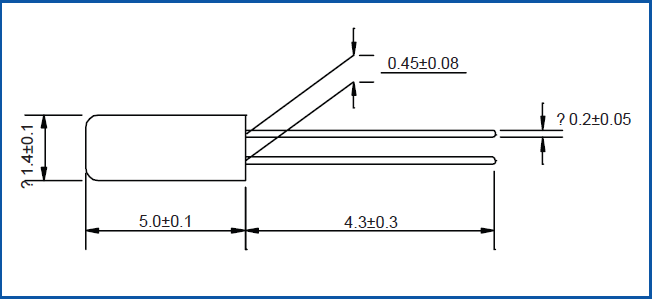

尺寸：5.1*1.5mm

具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在DIP形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.

分享到

ABRACON晶振,石英晶振,AB15T晶振,AB15T-32.768KHZ晶振.引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.

石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使無源晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

西鐵城晶振	單位	AB15T晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHz	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-20°C ～ +70°C	標準溫度
激勵功率	DL	1μW Max.	推薦:1μW~10μW
頻率公差	f_— l	±20 × 10^-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.wftv100.com/
頻率溫度特征	f_tem	±20×10^-6/	超出標準的規格請聯系我們.
負載電容	CL	12.5PF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	DL = 100μW
頻率老化	f_age	±3× 10^-6/year Max.	+25°C,第一年

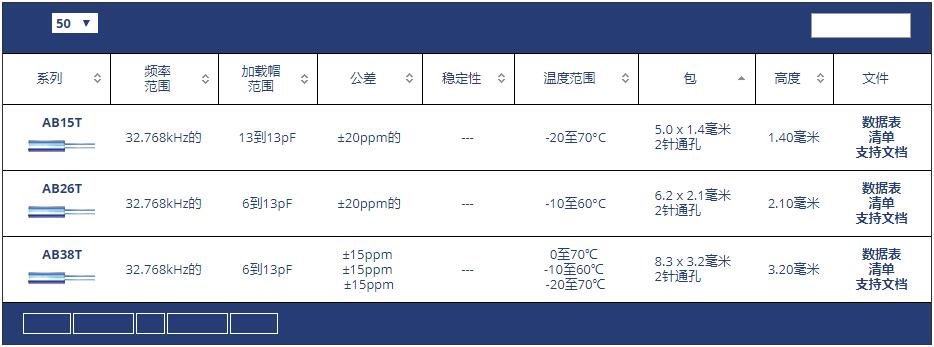

AB15T同類型系列型號表：

ABRACON晶振32.768KHz插件型號代碼表：

原廠編碼	廠家	型號	系列	頻率	封裝	尺寸	高度
AB38T-32.768KHZ	Abracon LLC	AB38T	kHz Crystal	32.768kHz	Cylindrical Can, Radial	0.126" Dia x 0.330" L (3.20mm x 8.30mm)	0.327" (8.30mm)
AB26TRQ-32.768KHZ-T	Abracon LLC	AB26TRQ	kHz Crystal	32.768kHz	Cylindrical Can, Radial	0.264" L x 0.059" W (6.70mm x 1.50mm)	0.058" (1.48mm)
AB26T-32.768KHZ	Abracon LLC	AB26T	kHz Crystal	32.768kHz	Cylindrical Can, Radial	0.083" Dia x 0.244" L (2.10mm x 6.20mm)	0.244" (6.20mm)
AB26TRB-32.768KHZ-T	Abracon LLC	AB26TRB	kHz Crystal	32.768kHz	Cylindrical Can, Radial	0.075" Dia x 0.236" L (1.90mm x 6.00mm)	0.075" (1.90mm)
AB15T-32.768KHZ	Abracon LLC	AB15T	kHz Crystal	32.768kHz	Cylindrical Can, Radial	0.055" Dia x 0.197" L (1.40mm x 5.00mm)	0.201" (5.10mm

超聲波清洗

（1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下，晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。

（2）使用32.768K晶振和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因為晶體可能受到破壞。

（3）請勿清洗開啟式產品

（4）對于可清洗產品，應避免使用可能對石英水晶諧振器產生負面影響的清洗劑或溶劑等。

（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。

操作

請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。ABRACON晶振,石英晶振,AB15T晶振,AB15T-32.768KHZ晶振

使用環境（溫度和濕度）

請在規定的溫度范圍內使用進口晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。

ABRACON晶振的Pierce分析儀系統（PAS）由我們的工程師設計，可幫助您為行業領先的設計做出正確的選擇。 PAS測試驗證了電路中的石英晶體性能，同時測量晶體，晶體振蕩器和印刷電路板寄生效應。測試系統中所有變量的帳戶，并使晶體參數與MCU或RF芯片組中的電路板和振蕩器實現理想的匹配。這對于使用下一代需要最佳gm因子的節能技術尤其重要。ABRACON晶振,石英晶振,AB15T晶振,AB15T-32.768KHZ晶振

奧斯汀,得克薩斯州,Abracon LLC(Abracon),全球領先的音叉晶體制造商被動&機電時間同步,權力,連通性和射頻解決方案宣布音頻和視頻解決方案指南強調產品適合使用者應用程序如機頂盒,虛擬現實,便攜式音頻、視頻/電話會議,耐磨,物聯網,無人機,相機/攝像機、顯示器和高保真音頻以及專業應用,如音頻混合器,唱片的質量接收器,廣播工作室相機等設備,路由器和轉換器使用SDI,HD-SDI和3 g HD-SDI。

對我們的32.768K石英音叉晶振進行檢驗，同時告知我們的員工顧客以及公眾，如何安全的使用，如何使用對環境影響較小，幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境。

公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平。

Abracon晶振集團實施創新戰略，提高自主創新能力，確保公司可持續發展。實施節約戰略，提高建設節約環保型企業能力，確保實現節能環保規劃目標。

致力于環境保護，包括預防污染。在圓柱型插件晶體產品的規劃到制造、運行維修等整個過程中，努力提供環保型的產品和服務。在業務活動中，努力節約資源并節省能源，致力于減少廢棄物和再生資源的回收利用。在積極公開有關環境的信息的同時，通過支持環保活動，廣泛地為社會作貢獻。致力于保護生物多樣性和可持續利用。切實運行環境管理系統PDmCA（Plan-Do-multiple Check-Act），努力提高環境性能，不斷改善運用系統。

Abracon晶振，貼片晶振,進口5015音叉晶體在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。
