貼片晶振,石英晶振,49/SSMD晶體

編號：543509
頻率：3.5MHz--80.00MHz

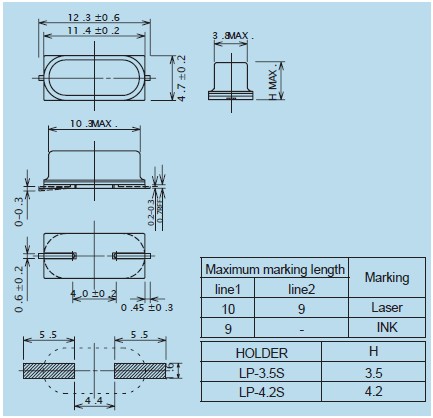

尺寸：10.3X4.3mm詳細瀏覽PDF

石英晶振,49/SSMD晶體,貼片晶振,貼片型晶體元件,大量的標準頻率,高頻率晶振和低等效串聯電阻,高批量生產能力,應用于,機頂盒,玩具,游戲機的最佳選擇,符合RoHS/無鉛.使用金屬封裝的具有高穩定性,高可靠性的晶體諧振器,支...

分享到

石英晶振,49/SSMD晶體,貼片晶振,貼片型晶體元件,大量的標準頻率,高頻率晶振和低等效串聯電阻,高批量生產能力,應用于,機頂盒,玩具,游戲機的最佳選擇,符合RoHS/無鉛.使用金屬封裝的具有高穩定性,高可靠性的晶體諧振器,支持表面貼裝,使用金屬封裝,充分的密封能確保其高可靠性,采用纏帶包裝,可對應自動貼裝,滿足無鉛焊接的回流溫度曲線要求
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

石英晶體諧振器,貼片晶振類型HC 49/SSMD HC 49/SSSMD
項目	Crystal Specifications 晶振規格	晶振參數
1	Nominal Frequency標稱頻率	3.5MHz--80.00MHz
2	Holding封裝形式	49/SSMD
3	Vibration Mode振動模式	BT/AT CUT,FUNDAT/BT切,基頻/泛音
4	Frequency Tolerance（25±3℃）調整頻差	±20ppm
5	Frequency Stability工作溫度條件下的頻差	±30ppm
6	Operating Temperature Rang工作溫度	-20℃～+70℃
7	Storage Temperature Range存儲溫度	-40℃～+85℃
8	Equivalency Resistance等效電阻	20Ω~50Ω
9	Load Capacitance負載電容（CL）	10PF可指定
10	Shunt Capacitance靜態電容(C0)	7PF MAX
11	Drive Level激勵電平	100uW MAX
12	Insulation Resistance絕緣阻抗	≥500MΩ at DC 100 V±15V
13	Aging老化	±5PPM/year
14	Making打標	KON49/SSMD
