很多晶振采購商以及產品設計設計人員有的時候老搞不清楚有源晶振與無源晶振，這兩者之間到底怎么去區分，怎么去選型，甚至有些企業在采購回去之后還不知道怎么焊接，怎么去區分腳位，不知道那個是輸入，那個是輸出，那個是接電壓，那個接地線，以及到底要選擇多少電壓的有源晶振，其實有源晶振電壓無非就是5V電壓，3.3V電壓，3V電壓，2.8V電壓，2.5V電壓，1.8V電壓等。其實有源晶振早期在使用有源晶振時選擇的電壓都是5V或者是3.3V最為常用，回來歐盟提出環保計劃之后，一切的電子產品設計都以節約型為主。均以環?；砟钤O計，拙見把一些電子元件的功力也減小，所以現在的數碼產品使用電壓都在1.8V或者是2.5V左右。數碼產品使用這些小電壓的有源晶振又有什么好處呢？其實使用小電壓的有源晶振除了環保理念之外，還有一個最主要的原因是電壓小了，耗電量就更持久了，想想現在的數碼產品都是以體積小，重量輕，智能為主，所以在設計的時候就會盡量選擇使用耗電量小的電子元件了.

以下我們來基本的了解一下石英晶體振蕩器相關的細節！
一、 晶振頻率
1、物理學頻率單位
表達頻率的一般有MHz、KHz、Hz，相互之間的關系如下：
1MHz=103KHz=106Hz

2、 有源晶振ppm
此單位是一個相對概念，即百萬分之幾，為10-6量級，是英文PartsPer Million的縮寫。當然ppm精度也在其它領域加以利用。既然是相對值就要有相對對象，因為頻率單位Hz與MHz之間正好是百萬之間的關系，為了便于我們平時表達和溝通，頻率公差就引用了ppm精度來表示。即：實測頻率相對標稱頻率的偏差。它的相對對象是標稱頻率。如：標稱頻率為5MHz的晶振制作公差為±10ppm精度，哪么要用頻率單位Hz表示如何計算呢？這里說的±10PPM精度是以5MHz為相對對象的。1 ppm精度=△F/F 這里△F是實測頻率相對標稱頻率差值,單位是Hz，F(xiàn)是標稱頻率，單位是MHz，哪么：
±10ppm精度= △F（Hz)/ 5（MHz）△F=±10×5=±50Hz 3、ppb
此單位與ppm類似，但比它表達的值更小，從頻率角度來講精度更高，一般用于有源晶振頻率的表達，為10-9量級，即10億分之幾，是英文parts per billion的縮寫。其表達方法與ppm相似就不在累述。

二、 晶振電阻
      表達電阻的單位一般用歐、千歐和兆歐，用符號表示：Ω、KΩ、MΩ，相互之間的關系：1MΩ=103KΩ=106Ω
三、 晶振電容
      電容的單位是法拉（F），比這個單位小的有毫法(mF)、微法（μF）、納法（nF）亦叫毫微法、皮法（pF）亦叫微微法，飛法（fF）亦叫毫微微法。對于無源晶體或有源晶振來說法拉這個單位太大，相關參數如C0、C1、CL等用的一般是pF或fF,相互之間的關系： 1F=103mF=106μF=109nF=1012PF=1015fF
四、 晶振電感
      電感的單位用亨利（H）表示，貼片晶振的電感較小，一般用毫亨（mH）表示，相互關系：1H=103mH
五、 晶振功率
       1、用物理單位表示功率一般常用瓦特(W)表示,但晶體能正常工作時所需功率很小，一般用毫瓦（mW）、微瓦（μW）、納瓦（nW）表示，相互之間的關系是：1W=103mW=106μW=109nW
2、 晶振dB
       dB是一個表征相對值的值，一般用相對比值取對數所得。如寄生響應，就用這個單位來表達，主振波電阻與寄生波電阻之比再取對數，利用所得結果來判斷寄生狀況。
3、 晶振dBm
       dBm是一個考征相對功率的單位，其計算公式為：10log（P功率值/1mW），式中P單位為mW。如功率P=1mW，折算dBm則為0dBm。若功率為1W，則按dBm單位進行折算后得到值應為：10log（1W/1mw)=10log（1000）=30dBm。
4、 晶振dBc
        dBc也是個表示功率相對值的單位，一般來說，dBc 是相對于載波（Carrier）功率而言的，用來度量與載波功率的相對比值。表達的更具有專業性。
六、 石英晶體振蕩器溫度
         溫度這個單位比較單一，一般用攝氏度（℃）表示。上述單位有源晶體或無源晶振上都會用到，具體涉及哪些參數請查看www.hongch.net相關資料。
七、 石英晶體振蕩器電壓
         電壓一般均用伏特（V）表示，有源晶振產品上需用這個單位。
八、 石英晶體振蕩器電流
        電流一般用安培（A）表示，但對有源晶振來說這個單位太大，一般用毫安（mA）或微安(μA)來表示。相互之間的關系： 1A=103mA=106μA
九、 石英晶體振蕩器時間
        對時間來說日常生活中常用時、分、秒來表示，但對晶振有關參數來說這些單位不太適宜，一般用毫秒（mSecond）、納秒（nSecond）、皮秒（pSec）來表示,相互之間關系： 1Sec=103mSec=106μSec=109nSec=1012pSec
十、 石英晶體振蕩器漏率
        對于普通晶體，考察殼座之間焊接的密封性用絕緣電阻來判斷，即把晶體放入密封容器，加入無水乙醇，在一定的壓力下保持一定時間，然后采用加載直流100V電壓，測引線間的絕緣電阻來判斷。但對晶振來說精度要求更高，就采用氦漏來檢測，所用電位為漏率，單位是Pa·m³/s（讀作：帕立方米每秒），用這個單位來表示漏率的大小，每種參數根據其測得的數值大小，用相應的單位來表示，便于表達溝通交流。

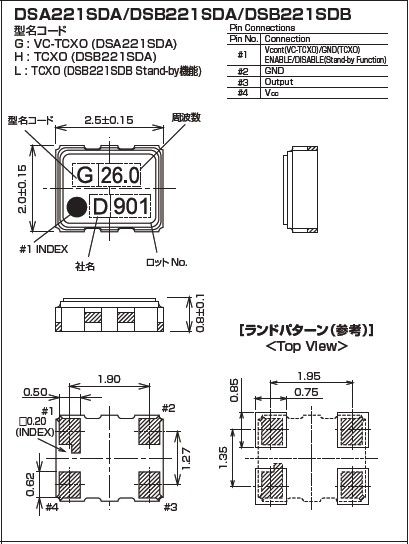

其實如果在焊接過程中的真碰到不知道有源晶振腳位不知道正反的時候，或者不知道那個腳接電源的時候，在在此教大家一個最簡單的辦法，也是最笨的辦法，其實有源晶振無論是普通的石英晶體振蕩器還是【VCXO】壓控振蕩器，或者是【TCXO】溫補晶振也好，你只要面對晶振的正面就可以看到左下方有一個點，有一個點的那個腳就是接地的，按照這樣的方法焊接就不會錯了。
