日本大真空株式會社,【KDS】品牌,實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS工廠是全球石英晶體生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷,從最初的32.768K晶體為主,到現在以小體積貼片晶振為主,體積已經是全世界石英晶體振蕩器之中最小的,天津KDS工廠現主要生產的石英晶體振蕩器有以下幾款。
DSA221SCL,(VC-TCXO),9.6 - 52 MHz 2.5×2.0×0.8,盤裝,壓控溫補振蕩器
DSA321SCL, (VC-TCXO) ,9.6-52 MHz 3.2×2.5×0.9,盤裝,壓控溫補振蕩器
DSA321SDA ,(VC-TCXO) ,9.6 - 52 MHz 3.2×2.5×0.9,盤裝,壓控溫補振蕩器
DSA535SG, (VC-TCXO) 10 - 40 MHz 5.0×3.2×1.35 ,盤裝, 壓控溫補振蕩器
DSB211SDT, (TCXO) 13- 52 MHz 2.1×1.7×0.66 ,盤裝,溫補晶振
DSB321SCB ,（TCXO）9.6 - 52 MHz 3.2×2.5×0.9,盤裝 ,溫補晶振
DSB321SDA, (TCXO) 9.6-52 MHz 3.2×2.5×0.9 ,盤裝,溫補晶振
DSB321SDB ,（TCXO）9.6- 52 MHz 3.2×2.5×0.9,盤裝,溫補晶振
DSB535SG ,(TCXO) 10 - 40 MHz 5.0×3.2×1.35 ,盤裝,溫補晶振

有源晶振規格要求：

VC-TCXO規格	DSB535SG (DSB321SCB- TCXO) / （DSA221SCL/VC- TCXO）
溫補晶振頻率	1.8MHz ～100MHｚ
常用標準頻率	16.3676/ 16.368/ 16.369/ 16.8/18.414/ 23.104/ 24.5535/ 26MHz
工作電壓	+1.8V　　+2.5V　　+2.8V　　+3.0V　　+3.3V　（代表値）　電源電圧は+1.7V～+3.6V範囲の任意の電圧で動作可能
靜態電流	（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ）　 +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO輸出電壓	0.8Vp-p min.
TCXO輸出負載	（10kΩ//10pF) ±10％
常規溫度偏差	±1.5×10-6 (After 2 reflows)
頻率溫度偏差	±0.5×10-6/-30℃～+85℃
頻率溫度偏差	±0.5×10-6/-40℃～+85℃（オプション）

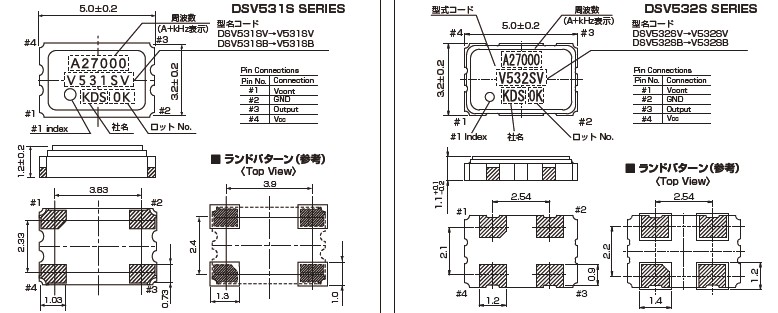

KDS有源晶振尺寸要求：

KDS集團公司所生產的石英溫補晶體振蕩器(TCXO),數字溫度補償晶體振蕩器(DCXO),恒溫晶體振蕩器(OCXO),晶體濾波器(Crystal Filter).晶體諧振器主要生產頻率范圍: 從1.8MHZ→100.000MHZ;晶體振蕩器主要生產頻率范圍:1.000MHZ→1000MHZ.其中 OCXO恒溫晶振溫度穩定度可達到±0.01PPM,
KDS晶振性能穩定,精度高,體積小,在惡劣環境也能正常工作,TCXO溫補晶振溫度穩定度可達±0.5PPM.在普通石英晶體諧振器和振蕩器中,我們可接受高頻率和偏頻率以及少數量的高精度寬溫的制作. 具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm³,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的回流溫度曲線要求.
