壓電晶體一般制作其實有分為好幾種，有些晶體是突然的，有些是通過人工種植，在經過加工合成的。在經過激光切割，研磨，鍍城，調頻等等系列工序而成，才能成為壓電水晶片。在經過現在科技技術添加金屬電極，加工并被裝在支架上作成石英晶體振子，在添加金屬外殼焊接封裝在盒子內而制成的。根據其產品指標參數及加工工藝，一般可將其分為普通壓電石英晶體和到高精密度壓電石英晶體兩類，一般普通的石英晶振應用范圍也比較低端，比如普通電子數碼產品，USB連接設備，影音播放設備，高精密度的晶體通常會加工成高端的石英晶體振蕩器，比如溫補晶振，壓控振蕩器等，一般應用范圍就比較高端了，有航天衛星，火箭發射，航空飛機，器材輪船等高端產品鐘。
而生表面濾波器應用范圍就是通訊設備，GPS導航系統，衛星基站等，相對來說聲表面諧振器應用就比較低端了，比如汽車遙控，安防防盜，電子玩具等產品。以下我們詳細解說一下，各種的晶體材料等過程。
1、壓電石英晶體材料
猶豫現在的科技技術，人類早就發明了人工種植合成的壓電石英晶體原材料（SiO2），其材料單體成塊狀或棒狀。對晶體材料的綜合評價通常使用Q值（非直測指標）來標示，Q值越高，其制成的晶體產品品質才會更好，精密晶體都是采用高Q值的材料制造的。

2、切型
    指晶片相對于石英晶體結晶軸（物理結構）的切割取向。由于石英晶體是各向異性體，故不同方法、角度、精度切割的晶片，其頻率溫度特性、使用頻率范圍以及等效電路的各項參數也有所不同。有源晶振晶體產業生產中主要選用的切割類型有AT、BT、SC等切型，其中AT切型被大多數晶體產品制造采用；SC切型因其優異的頻率溫度特性和老化特性，而在高精密晶體的制造中被優先采用，但遺憾的是其工藝加工難度很大，成本極高。
3、晶片
    指切割加工成一定幾何形狀、尺寸并相對結晶軸有一定取向的壓電體。晶片的設計加工質量直接影響晶體成品的質量，國晶科技通過技術人員多年的經驗積累，在晶片設計與表面處理上對晶片質量進行控制；同時選用經線切割和激光兩次校角的晶片，來保證精密晶體所要求的晶片切割精度。
4、電極
   指與晶片表面接觸或接近的導電膜或導電板，通過它給晶片施加電場。普通晶體的電極現在一般采用純銀，精密晶體根據需要采用金、鋁等材料，以及一些輔助性特殊材料；電極的制備通常采用真空鍍膜的方式。
5、晶體盒
    指保護晶體振子和支架的外殼。將晶體振子裝聯在支架上的“晶體諧振件”通過專用焊接設備封裝在外殼內，即完成了晶體諧振器的制造。
    晶體盒型即外殼的外形尺寸規范，其尺寸確定了它要容納的振子的最大尺寸。這最大尺寸限制了每種晶體盒頻率范圍的下限，也限制了機械強度、再現性以及等效電路參數的選擇。注意：晶體元件特性對所承受的振動和沖擊是敏感的，甚至是破壞性的。
    晶體盒型是目前晶體元件型號分類的主要標準。就有引線的金屬盒晶體元件而言，國際市場上流行的盒型，其命名是參照美國的標準，主要有HC-49/U、HC-49/T、HC-49/US、UM-1、UM-5等；在國內的晶體諧振器型號分類，也有采用原電子部頒布標準的，如JA5、JA8、JA10等等，但其用法已較少。
6、基頻或泛音晶體元件
    振子設計工作在給定振動模式最低階次上的晶體元件稱為基頻晶體，而工作在比最低階次要高的階次上的晶體元件也就稱為泛音晶體，泛音有三次、五次、七次、九次、十一次等，一般采用三次、五次、七次，更高次的泛音晶體生產已不好控制。對于一個晶體元件的設計，給定其振動模式，它的頻率即由晶片的方位、尺寸確定，而振動模式取決于使晶片與電路聯系在一起的壓電效應，特別注意：同樣一個頻點的晶體，采用基頻或者泛音方式，其在電路應用上所反映的特性是不同的。
現在國內石英晶振生產規模比較健全的要算康華爾電子，該公司除了生產成規晶體元件，還生產高檔的有源晶振系列，普通的晶體生產比較簡單，工藝相對也不會復雜，晶振的生產設備價格也不會很高，有源晶振相對來說生產工藝比較復雜，生產設備也很高端，技術人員也需要有一定的晶體技術經驗，

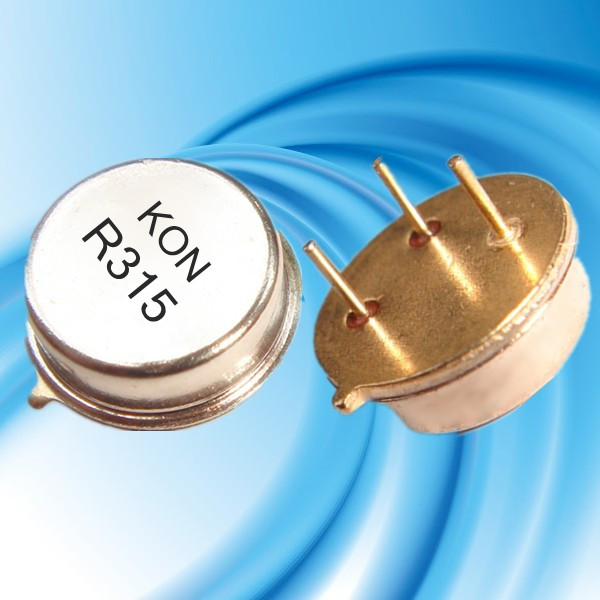

自動的檢測設備目前也依賴進口，這也是有源晶振發展的一個瓶頸。好比生表面諧振器，國內生產的也比較多，但是生產生表面濾波器的相對來說就比較少，特別是高端的聲表面濾波器系列，生產廠家屈指可數。因為聲表面濾波器，除了生產工藝，生產設備價格高之外，最主要的是技術人才還比較欠缺。相對來說陶瓷晶振生產就簡單的多，基本上國外能生產的陶瓷諧振器，目前國內都能生產。陶瓷霧化片目前在國內市場還算得上是新新產品，不過霧化片的季節性比較重，霧化片一般在秋冬季節來臨使用的比較多，因為天氣干燥，很多地方就都需要使用加濕器來產生空氣濕度。千赫晶體，表晶KHZ系列在國內生產就比較普片，幾乎投錢就能生產的一種技術最低端的石英晶體系列產品之一，不過聲明是普通的表晶，特別是32.768KHZ系列濾說?？等A爾電子晶體元件產品齊全，還代理一系列進口晶振，在此歡迎各界人士前來參觀指導，本公司對常用晶體產品頻點均免費提供樣品檢測實驗，本公司采用質量第一為原則，敬請各大消費者放心使用。
