首頁歐美晶振 ECLIPTEK晶振ECLIPTEK日蝕晶振,EA2532XA12-40.000M晶振,無源晶體諧振器

ECLIPTEK日蝕晶振,EA2532XA12-40.000M晶振,無源晶體諧振器

編號：13680554
頻率：40MHZ

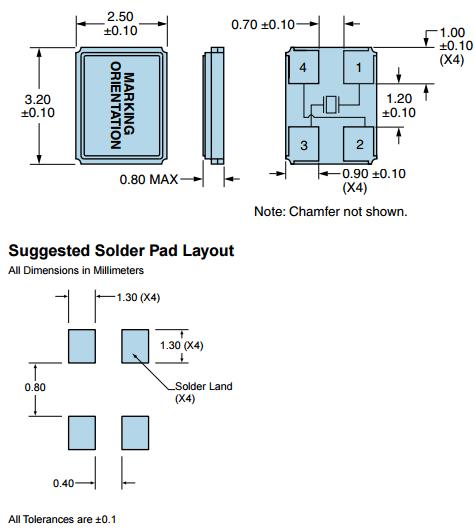

尺寸：3.2*2.5mm

ECLIPTEK日蝕晶振,EA2532XA12-40.000M晶振,無源晶體諧振器，3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起...

分享到

　 ECLIPTEK日蝕晶振,EA2532XA12-40.000M晶振,無源晶體諧振器，3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

　 ECLIPTEK日蝕晶振,EA2532XA12-40.000M晶振,無源晶體諧振器，超小型、超低頻石英SMD晶振晶片的邊緣處理技術:是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題,為壓電石英晶振行業的技術難題之一.我公司康華爾電子具體解決的辦法是使用高速倒邊方式,通過結合以往低速滾筒倒邊去除32.768K晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使貼片無源晶體晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.

ECLIPTEK晶振公司致力于保護環境，作為負責任的企業公民。ECLIPTEK晶振一直在努力解決電子行業的RoHS和無pb合規問題。我們的目標是逐步消除不兼容產品的使用，為我們的客戶提供符合要求的替代歐美晶振產品，以及發布的生命周期的結束，從而提供足夠的時間來批準兼容的產品。

ECLIPTEK日蝕晶振,EA2532XA12-40.000M晶振,無源晶體諧振器，ECLIPTEK晶振已經實施了一項RoHS的合規、無鉛計劃，以應對人們對其的擔憂。鉛(鉛)和其他用于電子制造的有害物質對環境的影響組件和組件。世界各地的監管機構已經開始立法呼吁企業利用RoHS(無pb)制造工藝和部件。因?yàn)檫@項立法，我們很多人客戶要求使用無pb生產工藝和部件的產品符合RoHS指令。

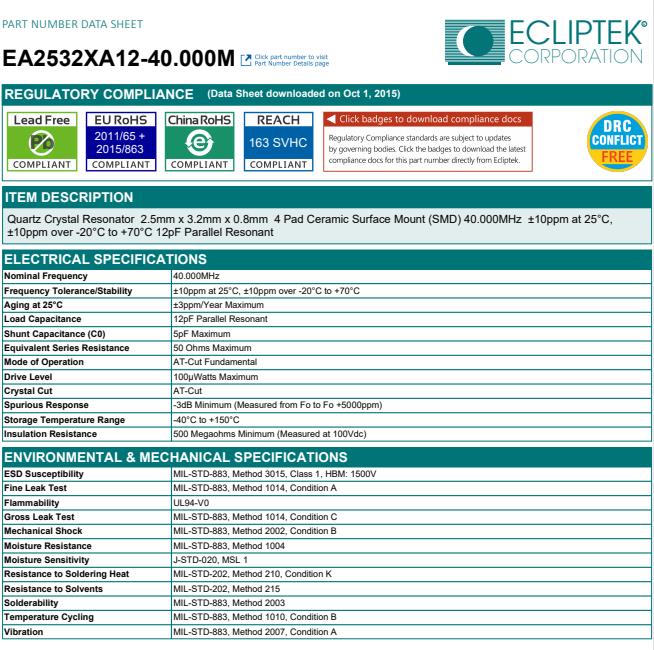

Nominal Frequency	40.000MHz
Frequency Tolerance/Stability	±10ppm at 25°C, ±10ppm over -20°C to +70°C
Aging at 25°C	±3ppm/year Maximum
Load Capacitance	12pF Parallel Resonant
Shunt Capacitance	5pF Maximum
Equivalent Series Resistance	50 Ohms Maximum
Mode of Operation	AT-Cut Fundamental
Drive Level	100µWatts Maximum
Crystal Cut	AT-Cut
Spurious Response	-3dB Minimum (Measured from Fo to Fo +5000ppm)
Storage Temperature Range	-40°C to +150°C
Insulation Resistance	500 Megaohms Minimum (Measured at 100Vdc)

保管

保管在高溫多濕的場所可能會導致進口晶振端子軟焊性的老化.請?jiān)跊](méi)有直射陽光,不發生結露的場所保管.

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

晶體振蕩器和實時時鐘模塊

所有石英晶體諧振器和實時時鐘模塊都以IC形式提供.

熱影響，ECLIPTEK日蝕晶振,EA2532XA12-40.000M晶振,無源晶體諧振器.

重復的溫度巨大變化可能會降低受損害的貼片無源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況

安裝方向

進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.貼片晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD晶振產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.

清洗

關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個進口石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型石英晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.

ECLIPTEK晶振公司在"制造、使用、有效利用、再利用"這樣一個產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好"防止地球變暖、有效利用資源、對化學物質進行管理",實現與地球的和諧相處.ECLIPTEK日蝕晶振,EA2532XA12-40.000M晶振,無源晶體諧振器.

ECLIPTEK晶振將:通過適當控制環境影響的物質,減少能源的使用,以達到節約能源和節約資源的目的.有效利用資源,防止環境污染,減少和妥善處理廢物,包括再利用和再循環.日蝕晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.

致力于環境保護,包括預防污染.在無源貼片晶體產品的規劃到制造、運行維修等整個過程中,努力提供環保型的產品和服務.在業務活動中,努力節約資源并節省能源,致力于減少?gòu)U棄物和再生資源的回收利用.在積極公開有關環境的信息的同時,通過支持環?；顒?dòng),廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.切實運行環境管理系統PDmCA（Plan-Do-multiple Check-Act）,努力提高環境性能,不斷改善運用系統.

ECLIPTEK晶振將確保進口晶振產品及相關設施滿足甚至超出國家的、以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環?；顒?dòng). 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.
