首頁汽車電子產品NDK晶振,溫補晶振,NT7050BC晶振,汽車電子晶振

NDK晶振,溫補晶振,NT7050BC晶振,汽車電子晶振

編號：75045635
頻率：10.0~40.0MHZ
尺寸：7.0*5.0mm

NT7050BC溫補晶振,NDK有源晶振代理商,汽車電子晶振,壓控溫補晶體系列,TCXO產品內部晶片焊接模式采用了,高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運...

分享到

NT7050BC溫補晶振,NDK有源晶振代理商,汽車電子晶振,壓控溫補晶體系列,TCXO產品內部晶片焊接模式采用了,高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內.

具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm3,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的回流溫度曲線要求.目前的TCXO采用了離子刻蝕調頻技術：比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升：1.微調后調整頻率能控制在±2ppm,一般只能保持在±5ppm；2.產品的激勵功率相關性參數有大幅提升；3.產品的長期老化率可保證在±2ppm之內.

型名	NT7050BC
額定頻率范圍 (MHz)	10 ～ 26	10 ～ 40	10 ～ 25

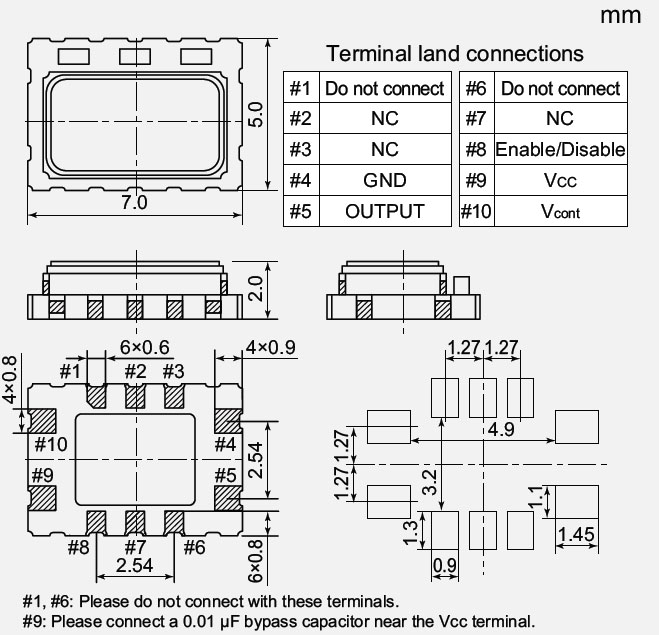

尺寸大小 (L×W×H : mm)	7.0×5.0×2.0
電源電壓 [V_CC] (V)	+3.3±2%	+3.3±5%	+3.3±5%
消耗電流 (mA)	Max. 6
輸出電壓	CMOS or Clipped sine
波形對稱 Min to Max (%)	40 to 60
輸出負載條件	15pF or 10kΩ//10pF
工作溫度范圍 (*1) (°C)	-10 to +70	-40 to +85	-40 to +105
儲存溫度范圍 (°C)	-55 to +125
頻率溫度特性	Max. ±0.07×10^-6	Max. ±0.28×10^-6	Max. ±0.5×10^-6
綜合頻率允許偏差 (*2)	Max. ±4.6×10^-6
頻率可變范圍 (APR) / 控制電壓	±5×10^-6 /+1.65 V±1.65 V
Enable/Disable功能	Enable : Min. 70%V_CC or OPEN Disable : Max. 30%V_CC

負載電容

如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.

其中CS表示電路的雜散電容.

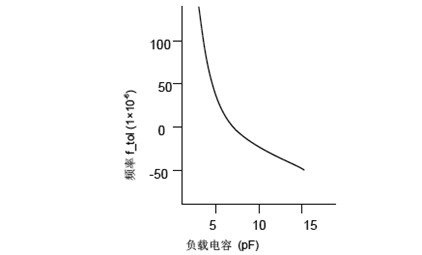

頻率和負載電容特征圖器

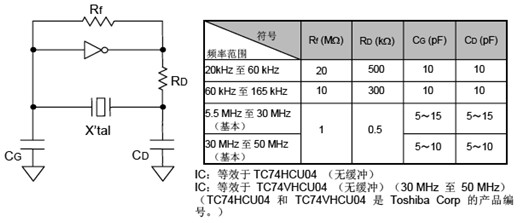

振蕩回路參數設置參考
