首頁網絡設備產品VG-4501CA壓控晶振,VG-4502CA晶體振蕩器,愛普生晶振代理商,VG-4501CA 77.7600M-GGCT3

VG-4501CA壓控晶振,VG-4502CA晶體振蕩器,愛普生晶振代理商,VG-4501CA 77.7600M-GGCT3

編號：27578893
頻率：80.0~170.0MHZ

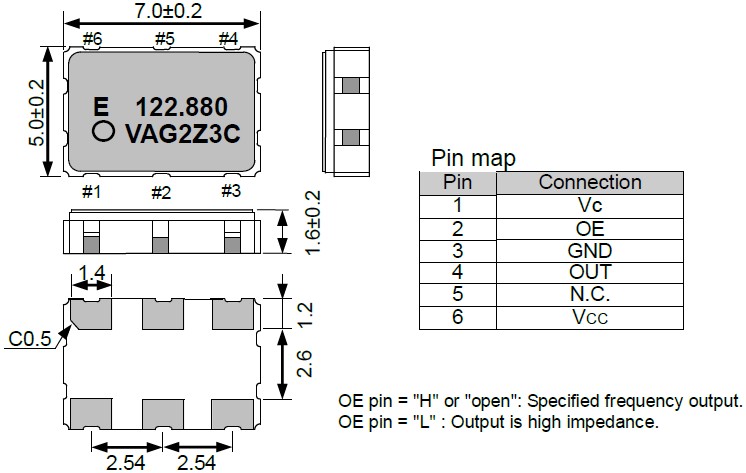

尺寸：5.0*7.0mm

VG-4501CA壓控晶振,VG-4502CA晶體振蕩器,"VG-4501CA 77.7600M-GGCT3"愛普生晶振代理商,具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC+1.8V0.1Vto+3.2V0.1V)高度：最高1.0mm,...

分享到

VG-4501CA壓控晶振,VG-4502CA晶體振蕩器,愛普生晶振代理商,"VG-4501CA 77.7600M-GGCT3",具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm3,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的回流溫度曲線要求.

晶振參數	符號	VG-4501CA
標準頻率	fo	80.0MHZ to 170.0MHZ
電源電壓	Vcc	3.3V
存儲溫度	T_stg	-55℃~+125℃
工作溫度	T_use	-40℃~+85℃
頻率公差	F_tol	±50 × 10-6 Max
電流消耗	Icc	60mAMAX
絕對拉力范圍	APR	±100 × 10-6 Min
輸入電阻	Rin	100KΩ Min
對稱性	SYM	45% to 55%
輸出負載	L_ECL	50Ω
輸出電壓	VOH	Vcc-1.1V Min
輸出電壓	VOL	Vcc-1.5V Max
上升/下降時間	tr/tf	1.5ns Max
啟動時間	T_str	10ms Max
頻率老化	F_aging	±25℃，Vcc=3.3V,20 years

自動安裝時的沖擊

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保晶體產品未撞擊機器或其他電路板等."VG-4501CA 77.7600M-GGCT3"

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
